สะพานพระราม 9
สะพานพระรามเก้า
หรือสะพานแขวน
เป็นสะพานเสาขึงระนาบเดี่ยวแห่งแรกของประเทศไทย
พระบาทสมเด็จพระเจ้าอยู่หัว
พระราชทานชื่อ สะพานพระราม 9
เพื่อเป็นสิริมงคล
เนื่องในวโรกาสเฉลิมพระชนมพรรษา
ครบ 60 พรรษา

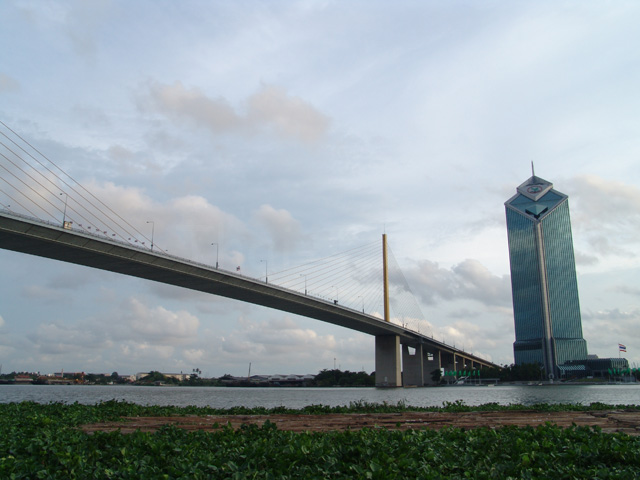

สะพานพระราม 9
เป็นส่วนหนึ่งของทางด่วนเฉลิมมหานคร
สายดาวคะนอง-ท่าเรือ
ช่วงที่ข้ามแม่น้ำเจ้าพระยา
มีลักษณะเป็นสะพานชนิด Single
Plane Fan Type Cable-Stayed
Bridge
หรือสะพานขึงโดยใช้สายเคเบิลขนาดใหญ่ขึงเป็นระนาบเดี่ยวไว้กับเสาสูงของสะพานเพื่อรับ
น้ำหนักของสะพาน
เริ่มดำเนินการก่อสร้าง
เมื่อวันที่ 1 ตุลาคม พ.ศ.
2527
เปิดให้บริการเมื่อวันที่ 5
ธันวาคม พ.ศ. 2530
ตัวสะพาน (Bridge Deck)
ประกอบด้วย เหล็กแบบ Box
Girder มีคานขวาง (Cross
Girder) ทุก ๆ ระยะ 3.60 เมตร
ตัวสะพานแบ่งตามความยาวของสะพานออกเป็น
2 ส่วนคือ
ตัวสะพานซึ่งอยู่ระหว่างเสาขึงทั้งสองข้างมีความยาว
450 เมตร เรียกว่า Main Span
เฉพาะช่วงของ Main Span
มีรูปตัดเป็นสี่เหลี่ยมคางหมูกว้าง
33 เมตร ช่วงของ Back Span
มีรูปตัดเป็นสี่เหลี่ยมผืนผ้า
ในส่วนที่บรรจบกับ Main Span
มีความกว้าง 33 เมตร
และลดลงเป็น 31 เมตร
เพื่อต่อกับเชิงลาดของสะพานภายในสะพานมีช่องทางเดินตลอดสะพาน
แบ่งเป็น 3 ช่อง มีความสูง
4.00
เมตรเพื่อความสะดวกในการเดินสำรวจสภาพและซ่อมบำรุงภายในสะพาน
เสาขึง (Pylon) มี 2 ต้น
เป็นเสาเหล็กรูปหน้าตัดสี่เหลี่ยมผืนผ้า
ขนาด 3.00 x 4.50 เมตร
ที่โคนเสาบนพื้นสะพาน
และลดลงเป็น 2.50 x 3.00 เมตร
ที่ยอดเสาสูง 87 เมตร
เสาขึงนี้จะทำหน้าที่ยึดและรับแรงดึงจากสายเคเบิลแล้วถ่ายน้ำหนักลงสู่เสาตอม่อ
(Pylon Pier)
ภายในจะมีบันไดและลิฟท์เพื่อใช้ตรวจสอบและซ่อมบำรุง
สายเคเบิล (Cable) ประกอบด้วย
เส้นลวด (Wire)
ขนาดเล็กจำนวนมากขบกัน
ในลักษณะบิดเป็นเกลียวรอบจุดศูนย์กลาง
เรียกว่า Locked Coil Cable
มีเส้นผ่าศูนย์กลางขนาด 121 -
167 มิลลิเมตร ความยาว 50-223
เมตร รวมจำนวน 4 ชุด ชุดละ 17
เส้นรวมทั้งหมด 68 เส้น
สามารถรับแรงดึงได้ตั้งแต่
1,500 - 3,000 ตัน |
|
|
|
|
---------------------------------------------
|
|
|
|

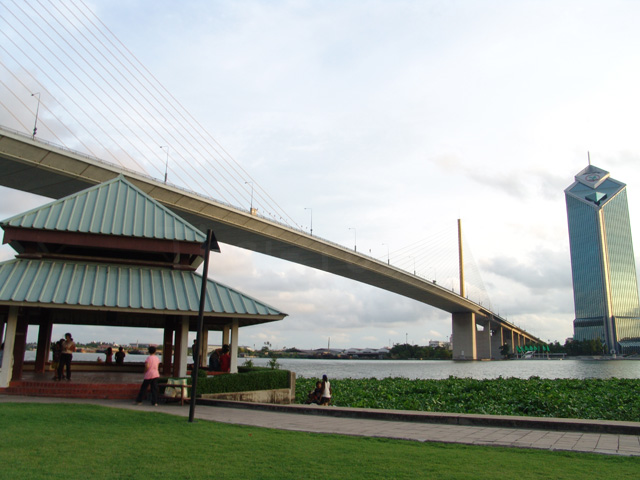

ศาลาริมน้ำ
|
|
|

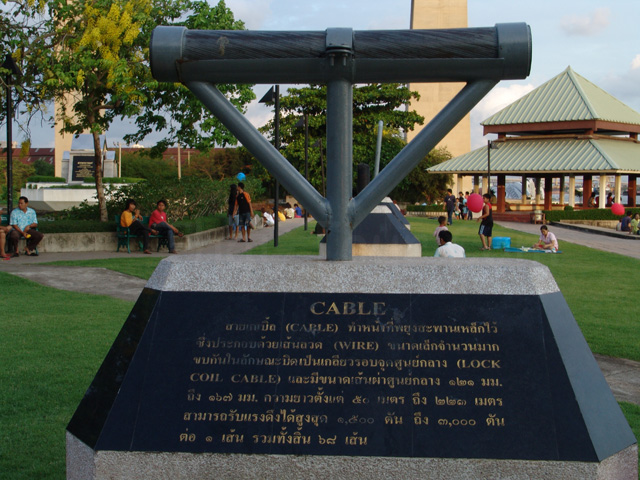

อธิบาย สายเคเบิลที่ขึงสะพาน
|
|
|

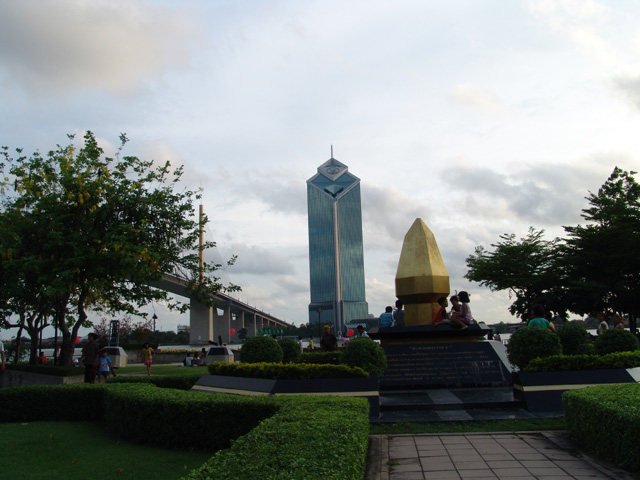

สวนสาธารณะ
|
|
|
สวนสาธารณะ
|
|
|
|
ป้ายบอกประวัติย่อของสะพาน
|
|
|
เรือพ่อค้า แล่นมาขายของริมแม่น้ำ
|
|
|

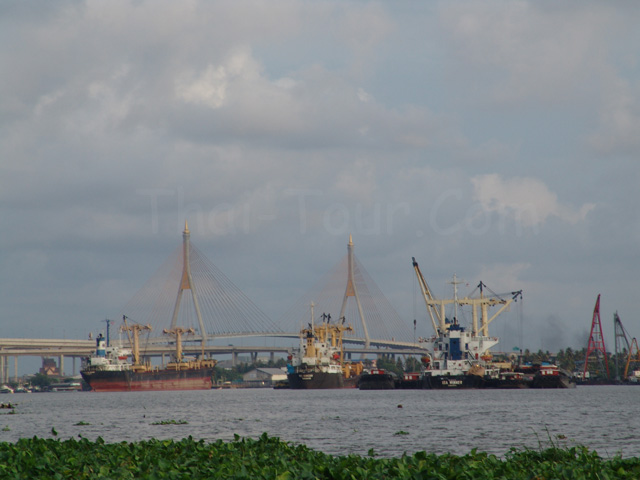

เรือขนถ่ายสินค้า
|
|
|

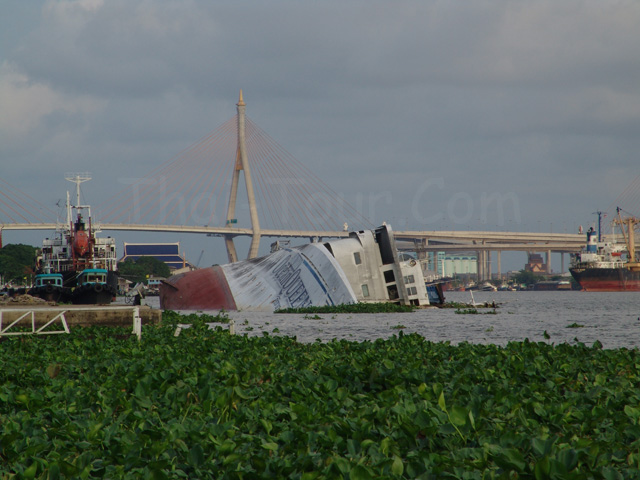

เรือจม คงไม่จมไปมากกว่านี้แล้วเพราะริมตลิ่งน้ำไม่ลึก
|
|
|
|
อาทิตย์ตกอีกด้านหนึ่งของสะพาน
|
|
|
สะพานฝั่งธนาคารกสิกร
|
|
|
|
|
|
|
|
